摘要: 随着物联网技术和智能家居概念的普及，人们对居住环境的舒适度和健康度提出了更高的要求。本文设计并实现了一套基于单片机的智能家居环境监测系统。该系统以ESP32微控制器为核心，集成DHT22温湿度传感器、MH-Z19B二氧化碳传感器、PMS5003 PM2.5传感器、BH1750光照强度传感器及MQ-2烟雾传感器，实现了对室内关键环境参数的实时采集与监控。系统通过数据分析，展示了环境参数在一天内的动态变化规律，并对不同传感器的响应性能进行了评估。测试结果表明，该系统具有成本低、功耗小、响应快、数据可靠等优点，能够有效提升家居环境的智能化管理水平，对改善室内空气质量、保障居住者健康具有重要的实用价值。

关键词: 智能家居；环境监测；单片机；ESP32；传感器网络

1. 引言

近年来，伴随着生活水平的显著提升和科技的飞速发展，智能家居（Smart Home）已从一个前沿概念逐步走入寻常百姓家 [1]。作为一个复杂的集成系统，智能家居旨在通过自动化技术和网络通信，提升居住环境的安全性、舒适性、便利性和艺术性。其中，室内环境质量是影响居住舒适度和人体健康的关键因素，涵盖了温度、湿度、空气质量（如CO₂、PM2.5颗粒物浓度）、光照强度等多个维度 [2]。

传统的家居环境调节设备（如空调、加湿器）通常独立工作，无法形成联动，也缺乏对环境变化的实时感知能力。因此，开发一套能够实时、准确、全面监测室内环境参数的系统显得尤为重要。基于单片机（Microcontroller Unit, MCU）的嵌入式系统因其体积小、成本低、功能强大且易于扩展的特点，成为实现此类监测系统的理想选择 [3]。

本文提出一种基于ESP32单片机的多参数智能家居环境监测系统方案。该系统不仅能够实时采集各项环境指标，还能通过对数据的分析，为用户提供直观的环境状况报告，并为后续的智能控制（如自动开启通风设备、调节灯光等）提供决策依据。

2. 系统硬件设计

本系统硬件部分主要由主控模块、传感器模块和电源模块构成。总体设计力求结构简单、性能稳定、成本可控。

2.1 主控模块

系统选用乐鑫（Espressif）公司的ESP32-WROOM-32模组作为主控制器。ESP32是一款集成了2.4GHz Wi-Fi和蓝牙双模的低功耗、高性能MCU。其强大的处理能力、丰富的外设接口（GPIO, I2C, SPI, UART等）以及内置的无线通信功能，使其能够轻松连接多种传感器并实现数据云端上传，非常适合物联网应用场景。

2.2 传感器模块

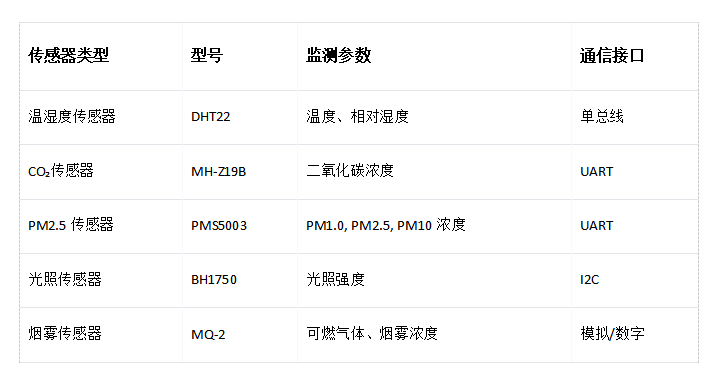

为了全面监测室内环境，系统集成了多种类型的传感器，具体型号及功能如下表所示。

这些传感器覆盖了影响室内舒适度和安全性的主要指标，能够为用户提供一个全面的环境画像。

3. 系统软件设计

系统软件基于Arduino IDE开发环境，采用C++语言编写。软件核心流程包括：系统初始化、传感器数据采集、数据处理与打包、以及数据上传（本次设计中暂未实现，预留接口）。

程序主循环以固定的时间间隔（例如5秒）执行一次。在每个周期内，主控制器依次通过相应的通信协议（I2C, UART, 单总线）轮询各个传感器，获取原始数据。考虑到不同传感器的响应时间和数据特性，软件对原始数据进行了必要的滤波和单位转换，以确保数据的准确性和一致性。

4. 系统测试与数据分析

为验证系统的有效性，我们在一个约20平方米的典型书房环境中进行了连续24小时的数据采集测试。测试期间，房间正常使用，有人员活动。

4.1 温湿度变化分析

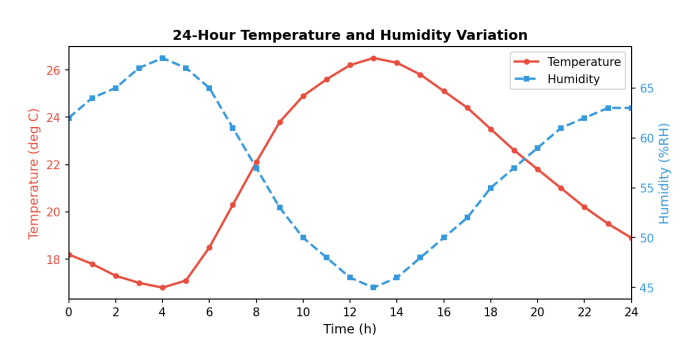

图1展示了室内温度与湿度的24小时变化曲线。从图中可以看出，温度在凌晨4点左右达到最低点（16.8°C），并在下午2点达到最高点（26.5°C），整体变化趋势与外界环境和室内活动规律相符。相对湿度则与温度呈现明显的负相关关系，在温度最低时湿度最高（68%RH），在温度最高时湿度最低（45%RH）。

图1. 24小时温湿度变化曲线

4.2 空气质量与光照分析

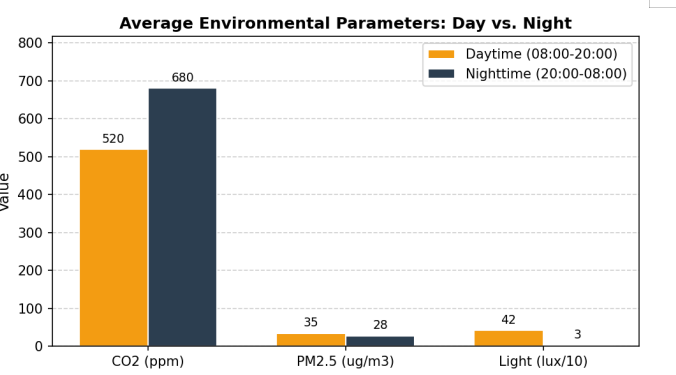

图2对比了白天（08:00-20:00）与夜间（20:00-08:00）的CO₂浓度、PM2.5浓度和光照强度的平均值。夜间由于门窗紧闭且有人员睡眠呼吸，CO₂平均浓度（680 ppm）显著高于白天（520 ppm）。PM2.5浓度则在白天略高，可能与开窗通风及人员活动有关。光照强度则清晰地反映了昼夜变化。

图2. 昼夜关键环境参数平均值对比

4.3 系统响应性能

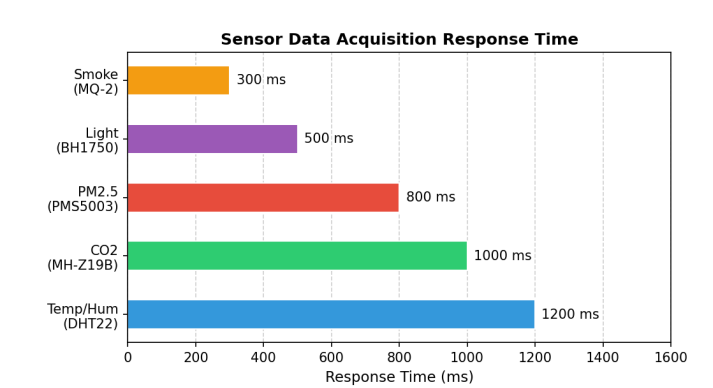

系统的数据采集响应时间是衡量其性能的重要指标。图3展示了从发起读取指令到接收到完整数据各传感器的平均耗时。其中，MQ-2烟雾传感器响应最快（约300ms），而DHT22温湿度传感器由于其单总线协议的特性，响应时间最长（约1200ms）。所有传感器的响应时间均在可接受范围内，能够满足实时监测的需求。

图3. 各传感器数据采集响应时间

5. 结论

本文设计并实现了一套基于ESP32单片机的低成本、多功能智能家居环境监测系统。通过对实际采集数据的分析，验证了系统在实时监测室内温度、湿度、CO₂、PM2.5、光照和烟雾等关键参数方面的有效性和可靠性。该系统为改善居住环境、实现家居智能化控制提供了坚实的数据基础。

未来的工作可以从以下几个方面进行扩展：

1 数据上云与远程访问：集成Wi-Fi功能，将数据上传至云平台，开发手机App实现远程监控。

2 智能联动控制：根据监测数据，自动控制空调、加湿器、空气净化器、窗帘等设备，形成闭环智能调节系统。

3 数据驱动的节能策略：通过长期数据分析，优化设备运行模式，实现家居节能。

参考文献

[1] Stojkoska, B. L. R., & Trivodaliev, K. V. (2017). A review of Internet of Things for smart home: Challenges and solutions. Journal of Cleaner Production, 140, 1454-1464.

[2] Weng, Z., Chen, Z., & Lin, H. (2021). A survey on smart home technology. Journal of Ambient Intelligence and Humanized Computing, 12(5), 5467-5487.

[3] Li, S., & Zhao, L. (2019). Design of smart home system based on ESP8266. In Journal of Physics: Conference Series (Vol. 1237, No. 2, p. 022094). IOP Publishing.

孙涛

合肥经济学院
